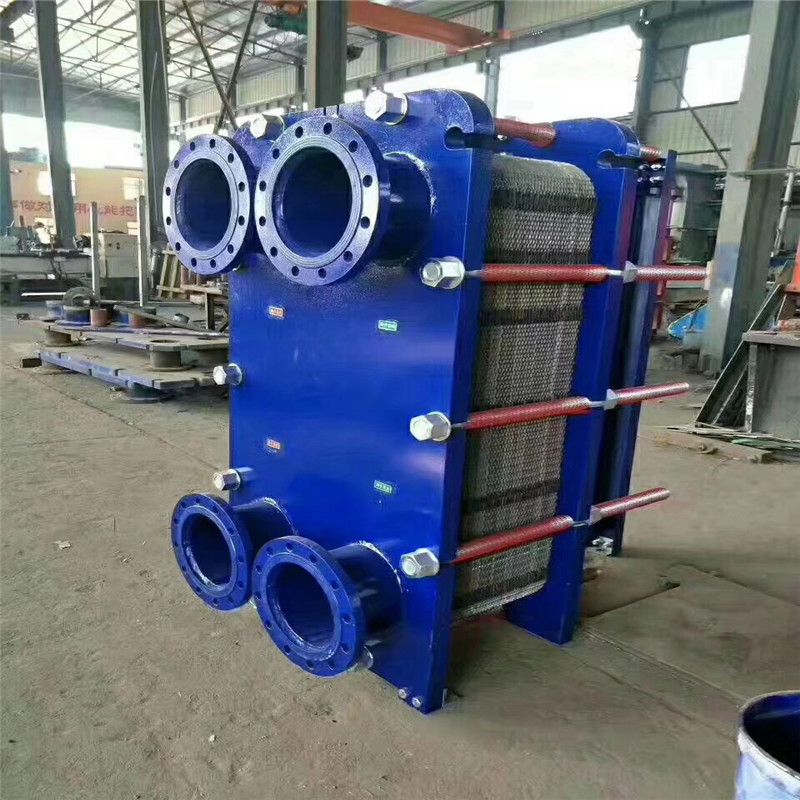

M10-0.36板式换热器

M10-0.36板式换热器

  • 所属分类:板式换热器
  • 浏览次数:
  • 发布日期:2020-06-12 15:19:11
  • 产品概述
  • 性能特点
  • 技术参数

选型计算

板型选择

板片型式或波纹式应根据换热场合的实际需要而定。对流量大允许压降小的情况,应选用阻力小的板型,反之选用阻力大的板型。根据流体压力和温度的情况,确定选择可拆卸式,还是钎焊式。确定板型时不宜选择单板面积太小的板片,以免板片数量过多,板间流速偏小,传热系数过低,对较大的换热器更应注意这个问题。

流程和流道的选择

流程指板式换热器内一种介质同一流动方向的一组并联流道,而流道指板式换热器内,相邻两板片组成的介质流动通道。一般情况下,将若干个流道按并联或串联的方式连接起来,以形成冷、热介质通道的不同组合。

流程组合形式应根据换热和流体阻力计算,在满足工艺条件要求下确定。尽量使冷、热水流道内的对流换热系数相等或接近,从而得到佳的传热效果。因为在传热表面两侧对流换热系数相等或接近时传热系数获得较大值。虽然板式换热器各板间流速不等,但在换热和流体阻力计算时,仍以平均流速进行计算。由于“U”形单流程的接管都固定在压紧板上,拆装方便。

压降校核

在板式换热器的设计选型时,一般对压降有一定的要求,所以应对其进行校核。如果校核压降超过允许压降,需重新进行设计选型计算,直到满足工艺要求为止。

计算方法

关于传热系数和压降的计算,由各个厂家产品的性能曲线计算得到。性能曲线(准则关联式)一般来自于产品的性能测试。对于缺少性能测试的板型,也可通过参考尺寸法,根据板型的特性几何尺寸获得板型的准则关联式,国际上的一些通用软件均采用这种方法。

选型软件

关于板式换热器的选型软件,一般各自厂家根据自己的板型都有自己的选型软件。国际上通用的软件有HTRI,HTFS等。通用的计算软件公开的很少,国内一些网站如换热支持网站提供了提供了板式换热器的在线计算软件,可供参考使用。

列管式油冷却器,双联冷却器,板式冷却器厂家
