板式热交换器工作原理

2022-02-24 08:00:57

板式热换热器是由一组波纹金属板组成,上有四个角孔,供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内,并用夹紧螺栓夹紧。板片上装有密封垫片,将流体通道密封,并且引导流体交替地流至各自的通通内,形成热交换。流体的流量,物理性质,压力降和温度差决定了板片的数量和尺寸。板片的波纹不仅提高了湍流程度并且形成许多支撑点,足以承受介质间的压力差,金属板和活动压紧板悬挂在上导杆上并由下导杆定位,而杆端则固定在支撑柱上,但如果其中一种液体或两种液体在螺旋板换热器内不止通过一次,则接口应开在固定板和活动压紧板上,在大多数场合使用单程,所有管路都连接固定压板上,检查拆鞋打开换热器,不必拆卸管道。

换热器先进的板式结构:

与其他换热器相比,垫片可拆式换热器结构紧凑;可以在0.5-1℃的温差下进行热交换,设计高达30Bar,处理量可达4500m3/h;改进后的板片导流设计,有效防止板片结垢,提高传热系数高可达8000w/m2.k。

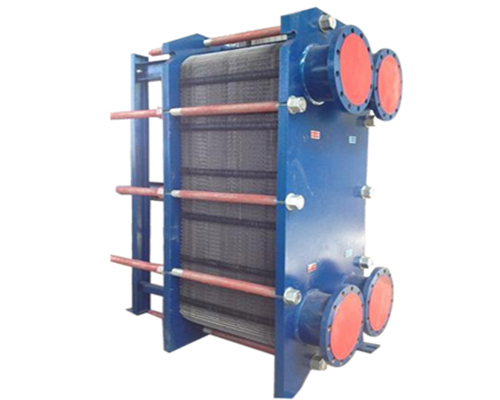

BR0.6板式换热器

螺旋板换热器可见的经济效益:

板片均次成型,采用高精度的模具。减少板片物理应力和提高板片的均衡性,大大延长板片的使用寿命;板片易于接近检查,便于手工清洗。在许多场合可以用逆流冲洗加以清洗,日常清洗不需耗费太多时间,无需专门培训人员;全部系列采用免粘贴形式,减少运行维护成本,方便维修。传热和压力可以调节,通过板片的组合在传热系数和压力降得调整,得到良好的传热系数,从而减少设备投资;经济型,由于其传热系数高、安装和维修简便使得初期投资和运行维护成本大大降低。

工作原理:

板式热交换器是由一组波纹金属板组成,上有四个角孔,供传热的两种液体通过。金属板片安装在一个侧面有固定板和活动压紧板的框架内,并用夹紧螺栓夹紧。板片上装有密封垫片,将流体通道密封,并且引导流体交替地流至各自的通通内,形成热交换。流体的流量,物理性质,压力降和温度差决定了板片的数量和尺寸。板片的波纹不仅提高了湍流程度并且形成许多支撑点,足以承受介质间的压力差,金属板和活动压紧板悬挂在上导杆上并由下导杆定位,而杆端则固定在支撑柱上,但如果其中一种液体或两种液体在换热器内不止通过一次,则接口应开在固定板和活动压紧板上,在大多数场合使用单程,所有管路都连接固定压板上,检查拆鞋打开换热器,不必拆卸管道。
