冷却器的应用

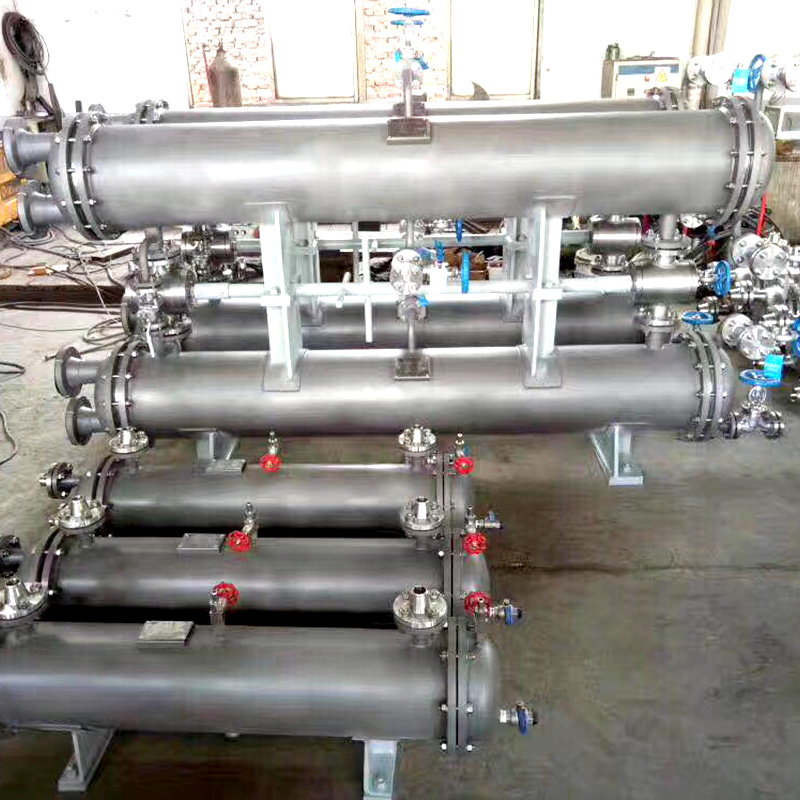

列管式冷却器是目前化工及酒精生产上应用广的一种换热器。它主要由壳体、管板、换热管、封头、折流挡板等组成。所需材质，可分别采用普通碳钢、紫铜、或不锈钢制作。

在进行换热时，一种流体由封头的连结管处进入，在管流动，从封头另一端的出口管流出，这称之管程；另-种流体由壳体的接管进入，从壳体上的另一接管处流出，这称为壳程列管式冷却器。

为了克服温差应力必须有温差补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。但补偿装置（膨胀节）只能用在壳壁与管壁温差低于60～70℃和壳程流体压强不高的情况。

一般壳程压强超过0.6Mpa时由于补偿圈过厚，难以伸缩，失去温差补偿的作用，就应考虑其他结构。列管式冷却器的结构比较简单、紧凑、造价便宜，但管外不能机械清洗。

此种列管式冷却器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。通常在管外装置一系列垂直于管束的挡板。

同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。因此，当管壁与壳壁温差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以至管子扭弯或使管子从管板上松脱，甚至毁坏换热器。

换热管直径越小，换热器单位体积的传热面积越大。因此，对于洁净的流体管径可取小些。但对于不洁净或易结垢的流体，管径应取得大些，以免堵塞。考虑到制造和维修的方便，加热管的规格不宜过多。

目前我国试行的系列标准规定采用和两种规格，对一般流体是适应的。此外，还有，φ57×2.5的无缝钢管和φ25×2,的耐酸不锈钢管。按选定的管径和流速确定管子数目，再根据所需传热面积，求得管子长度。

实际所取管长应根据出厂的钢管长度合理截用。我国生产的钢管长度多为6m、9m，故系列标准中管长有1.5，2，3，4.5，6和9m六种，其中以3m和6m更为普遍。

同时，管子的长度又应与管径相适应，一般管长与管径之比，即L/D约为4～6。管子的排列方式有等边三角形和正方形两种。与正方形相比，等边三角形排列比较紧凑，管外流体湍动程度高，表面传热系数大。正方形排列虽比较松散，传热效果也较差，但管外清洗方便，对易结垢流体更为适用。
