板式换热器的组成和功能

2020-08-04 14:50:04

次

江苏板式换热器是一种新型高效换热器，由一系列波纹金属片组成。

各种板之间形成薄的矩形通道，热量通过半板传递。板式换热器是一种有趣的液-液和液-汽热交换设备。

它具有换热效率高、热损失小、结构紧凑轻巧、占地面积小、设备清洗方便、适用范围广、使用寿命长的特点。

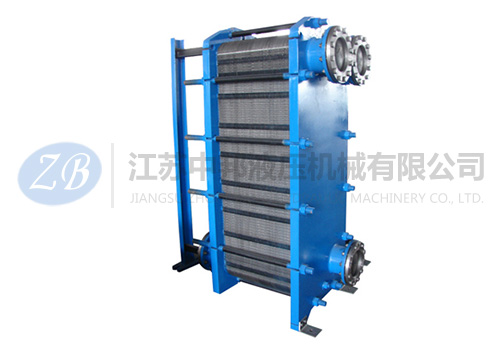

板式换热器

在压力损失相同的情况下，传热系数比管式换热器高3-5倍，占地面积为管式换热器的三分之一，热回收率可达90%以上。

组件：

江苏板式换热器主要由传热板、密封垫、两端压板、夹紧螺栓和支架组成。

每个组件的功能如下：

一、传热板

传热板是换热器的主要元件，通常呈波纹状。根据不同的流体介质，传热板的数据是不同的，大多数是不锈钢和钛。

二、密封垫

板式换热器的密封垫在换热板之间起着密封作用。数据：丁腈橡胶、三元乙丙橡胶、氟橡胶等。根据不同的介质选择不同的橡胶。

三、两端的压板

两端的压板主要用于夹紧和压紧所有的传热板，以保证流体介质不泄漏。

四、夹紧螺栓

夹紧螺栓主要用于紧固两端的压板。夹紧螺栓通常是双螺纹的，这使得在预紧螺栓时固定板的扭矩均匀。

五、挂钩

shou先是支撑换热板，使其易于拆卸、清洁和组装。
