关于板式冷却器的机构及特点介绍

2020-07-15 14:25:34

关于板式冷却器的机构及特点介绍

板式冷却器的传热机理是根据工程热力学定律, “热量老是由高温环境物体进行自发地传向低温物体,两种不同流体之间存在一定温度差,两种类型的温差流体受到强制对流换热,因为冷却板的表面采用人字形波纹结构进行优化。其冷却率达到92%,即使工作流体流速在雷诺准数值进行以下,流体在板片之间的运动亦呈三维目标运动,促使研究流体可以形成一个剧烈紊动,

减少边界层热阻强化进行冷却系统效率。


板式冷却器的基本结构:

板式冷却器主要由框架和板片两大部分组成。作出各种形式的不同的磨料的各种材料的薄片压成形状在板的四个角落的波纹,成角度的和打开的孔中,介质的流动路径。板片的周边及角孔处用橡胶胶条来密封。压力由固定框架

紧板、流动压紧板、上下导杆和夹紧螺栓等构成。 板式冷却器是将板材以叠加的形式安装在固定压板和流量压板上中间,然后用夹紧螺栓夹紧而成。

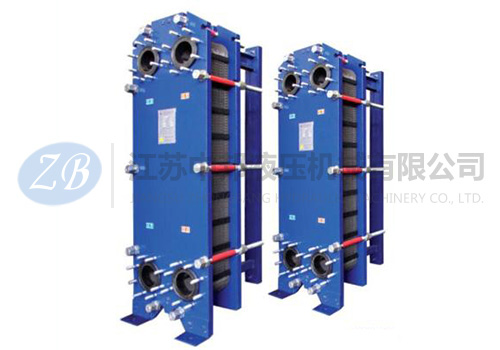

板式冷却器

板式空气冷却器的产品发展特点:

1. 传热系数高是因为不同的波纹板上下颠倒形成一个复杂的流动通道,使流体在波纹板之间的流动通道中三维旋转低的雷诺数(一般Re=50~200)下产生紊流,所以换热系数高,一般以为是列管式的3~5倍。


2.均匀的温度,并在结束了冷却器的温差小数目,这两种流体是管壳内活性,一般是横流活动,均匀的小温差校正系数,并且板冷却器Z活跃的并流或逆流的方式,校正系数通常为0.95左右,另外,冷,热平行于冷却表面,没有旁通流动,该流体冷却器板内的活动,以使温度差的板较冷端是小的,水可以是热交换器1℃以下,并列管式冷却器一般为5℃.


3.占地面积为紧凑型小板式冷却器,换热面积为2~5倍管式冷却器,2~5倍管式冷却器,不像管式预留抽水出管束的检验场所,因此实现同样的换热量,板式换热器占地面积约为管壳式换热器的1/5~1/10。


4.轻易改变换热面积或流程进行组合,只要通过增加或减少设计几张板,即可实现达到企业增加或减少换热面积的目的;改变板片排列或替换多个板,以实现过程的所需组合,以适应热交换器的新的条件,与所述管的传热面积几乎是不可能的,以增加冷却器。
